Проверяем, не врет ли электросчетчик: пять простых способов

Эксперт-автор статьи

Юрий Григорьевич Ф.

Инженер-энергетик. 40 лет в профессии, начальник бюро, заместитель главного энергетика завода, главный специалист.

Современный прибор учёта электроэнергии — аппарат достаточно надёжный. Он может годами выполнять свою работу, не доставляя хозяевам проблем. Но если вдруг сумма, выставленная в квитанции, значительно возросла, то возникают резонные сомнения в его объективности.

Нужно срочно проверить счётчик на правильность показаний. Иначе придётся тратить деньги на переплату или штраф за сокрытие неисправности.

В каких случаях производится поверка приборов учета

У индукционных и электронных устройств есть срок работы, который установлен производителем. Для приборов учета с магнитным диском он составляет 8-10 лет. Электросчетчики: «Энергомера», «Нива» и др. поверяются каждые 16 лет. Технические мероприятия могут выполняться и ранее, если есть основания сомневаться в порче прибора учета.

Сроки поверки счетчиков электроэнергии указываются в технических документах, прилагаемых к устройству. Первичная работа выполняется изготовителем. По результатам процедуры метрологом составляется акт о пригодности электросчетчика к использованию или необходимости замены (с указанием его недостатков). Проверить его необходимо по месту жительства и необязательно в компании, рекомендуемой коммунальными службами. Для установки счетчика электроэнергии нужно воспользоваться помощью электрика.

Периодичность поверки по закону

Для периода поверки электросчетчиков нет единого установленного срока. Его нужно смотреть в техническом паспорте. ФЗ № 102, закон об энергосбережении не запрещает в межповерочный интервал приобретать новый аппарат, без проведения метрологических испытаний старого. Домовладелец должен ориентироваться на техническую документацию и своевременно приглашать специалиста из компании-поставщика для составления акта. Сроки поверки электросчетчиков обычно составляют не меньше 8 лет.

Внеплановая проверка

Проверить прибор учета потребления электричества понадобится, если есть основания сомневаться в правильности работы электросчетчика.

Для этого понадобится:

• удостовериться в том, что проводка подключена правильно;
• пригласить специалиста для составления акта съема электросчетчика и направления его на метрологические испытания. Точный срок поверки нужно смотреть в паспорте устройства;
• представить квитанции об оплате.

Внеплановые мероприятия понадобятся, когда утеряны документы, подтверждающие прежнюю проверку, или когда потребуется настроить и юстировать электросчетчик.

Соответствующие мероприятия выполняются контролерами, которые сверяют показания с информацией, указанной в расчетных базах. Проверить электросчетчик необходимо при выходе прибора из строя.

Проверка с определением вора

Если вы уже поняли, что электроэнергию воруют, нужно поймать вора. Для этого:

• На площадке в своем щитке выкрутите пробки (у вас не будет электричества в квартире, в то же время перестанут питаться приборы у вора, которые запитаны от вас);
• Отойдите на этаж выше, или зайдите в квартиру и смотрите в глазок;
• Времени может пройти много, но вор рано или поздно захочет включить ваш щиток.

Вы увидите, как кто-то подходит и вкручивает пробки в вашем щитке, чтобы вновь пользоваться вашей электроэнергией. Ловите вора! Это он!

Эти несложные алгоритмы проверки точности показаний счетчика и проверки на воровство электроэнергии помогут вам определить, не платите ли вы лишнего. И если это так, то получите официальное заключение, чтобы бесплатно поменять счетчик (в случае высокой погрешности измерений). А при определении вора вам будет легче доказать факт воровства.

Как проверить счетчик со снятием и на дому и как это документируется

Чтобы проверить правильность работы электросчетчика в домашних условиях нужно убедиться в отсутствии нагрузки на приборы, исключить самоходное движение индукционного диска. Отключаются приборы, автоматы – владелец убеждается в том, что нагрузку на показатели не создают электроприборы.

Подсчитывается погрешность изменений – с использованием мультиметра, токоизмерительных клещей либо лампочки накаливания. Проверить электросчетчик в домашних условиях желательно при помощи лампочки со стандартной мощностью в 100 Вт.

Необходимо:

1. Измерить напряжение в розетке мультиметром и записать показатель (напр., 225 Вт)
2. Измерить силу тока лампочки (в амперах) – напр., (0.47 А)
3. Выяснить размер погрешности в работе электросчетчика, она не должна быть больше 10% от технической характеристики мощности лампы.

Самому проверить устройство следует при наличии специальных познаний. Акт нужно составлять при участии специалиста.

Когда проверять точность показаний электросчетчика?

Проверять работу электрического счетчика можно когда угодно. Но есть случаи, когда это необходимо:

• Расход энергии резко увеличился. Но вы не приобретали новых электроприборов, а в квартире проживает прежнее количество человек. Обратите внимание на сезонные особенности: летом вы можете долго пользоваться кондиционером, а зимой – обогревателем (расходы электроэнергии могут увеличить именно они);
• Расход не снизился во время вашего длительного отсутствия (уезжали отдыхать в отпуске на 3-4 недели) или уменьшился ненамного;
• У вас не так много мощной бытовой техники, которая могла бы так много расходовать энергии.

Внимание! Если вы проверку делаете самостоятельно в домашних условиях, то она не будет иметь юридической силы. Она может лишь показать, не накручивает ли счетчик лишнего. И если проверка показала, что так и есть, то потребуется уже официальная поверка в специальном учреждении, которое даст заключение о точности показаний счетного прибора.

Виды проверки счетчика

Они могут быть планового и вынужденного характера. Проверка приборов учета потребленной электроэнергии выполняется разными способами (тестерами, токовыми клещами, лампочками накаливания). Цели мероприятия также отличаются. Проверить устройство можно, чтобы установить факт хищения энергии, либо установить некорректную работу устройства. Показания снимаются хозяином квартиры или компетентными специалистами.

Проверка правильности подключения

Проверить электросчетчик необходимо с учетом того, что он подключается к сети четырьмя клеммами. Фаза поступает от крайней левой клеммы и далее по остальным проводникам электричество поступает в квартиру. В частных домах устанавливают трехфазные устройства (фаза будет подключена к 1, 3, 5 клеммам). Электричество поступает на распределительный щиток через 2, 4, 6 клеммам. 7, 8 клеммы отводятся на нулевой провод.

Проверка на самоход

Он возможен, если показатели потребления электричества увеличиваются при отключенной бытовой технике. Для того чтобы проверить правильность работы электросчетчика, необходимо:

• выключить все приборы;
• отключить автоматы;
• следить за движением диска или мерцанием индикатора. Допускается 1 оборот за 10-15 минут или одно мерцание за тот же период. Превышение показателей свидетельствует о технических неисправностях или производственном браке.

Если электросчетчик продолжает писать показатели, то следует обратить внимание на факт незаконного подключения к сети, в том числе при помощи «левой проводки».

Проверка на факт воровства

Признаками хищения энергии может быть деформация корпуса электросчетчика – с целью вставки иглы и замедления вращения диска. Практикуется целенаправленное выдавливание стекла из электросчетчика, чтобы вставить удерживающие устройства для замедления движения диска. При отсутствии пломбы ослабляется винт напряжения. Следует также проверить автомат в щитке на лестничной площадке, отключить его и понаблюдать за поведением соседей, которые при помощи скрытой проводки могут красть электричество.

Проверяем намагниченность

Проверить электросчетчик, при наличии на нем антимагнитной пломбы, не составит труда. Окраска наклейки или индикатора изменится. Выявить намагниченность также можно при помощи иголки, если она притягивается к панели, значит, счетчик пытались вскрывать. Электросчетчик начнет нормально работать через 2-4 дня после изъятия магнита. Для ускорения процесса можно воспользоваться антимагнитным устройством.

Проверяем правильность подключения счетчика

Перед тем как проверить правильность показаний электросчетчика, нужно выяснить, верно ли он подключен. Городские квартиры питаются от однофазной сети, поэтому ниже прилагаем правильный способ подключения однофазного счетчика.

Для подключения используются четыре клеммы, обозначаемые 1, 2, 3 и 4 соответственно. Будет правильно, если фазный провод будет идти от электролинии к счетчику через клемму 1, а через клемму 2 выходить в сторону квартиры. И правильно будет, если нулевой провод от электролинии будет входить через клемму 3, а выходить в сторону квартиры через клемму 4.

Если вы живете в частном доме, то есть вероятность, что счетчик трехфазный. Схема правильного подключения ниже.

Схема меняется только количеством проводов и клемм. Принцип тот же: фаза «1» должна от электролинии входить в клемму 1, а выходить к дому из клеммы 2. Фаза «2» — из клеммы 3 в 4. Фаза «3» — из клеммы 5 в 6, а нулевой провод – из 7 в 8.

Приборы и инструменты для проведения проверочных работ

Можно использовать тестер, токоизмерительные клещи, лампочку накаливания. Универсальным электроизмерительным прибором считается мультиметр. С его помощью можно провести базовые измерения и проверить электросчетчик на неисправность. Измерениями должен заниматься специалист.

Проверка при помощи тестера

Измерение выполняются для того, чтобы рассчитать действительную и расчетную работу устройства. Для проверки счетчика электроэнергии следует придерживаться следующего порядка:

• не отключать приборы;
• измерить напряжение и умножить его на показатель силы тока;
• посчитать время, необходимое для 15 оборотов или мерцаний;
• полученное значение умножается на мощность лампы (Дж);
• итог делится на 3600. .

Далее требуется определить расчетный показатель. Передаточное число обозначается пометкой R или А. Число равно количеству оборотов, которые необходимы при потреблении 1 кВт/ ч.

Расчетная работа вычисляется при помощи произведения ранее замеренного количества оборотов на 1000 и деления на передаточное число.

Полученные показатели нужно сравнить. Если погрешность больше 10%, то электросчетчик нужно менять.

Лампы накаливания в помощь

При отсутствии токоизмерительных инструментов проверить устройство можно при помощи лампочки мощностью в 100 Вт. Для этого нужно:

• отключить все приборы;
• присоединить лампочку к сети, засечь время, которое нужно для 15 оборотов или мерцаний;
• посчитать время, которое нужно для одного оборота или период между мерцаниями индикатора;
• выяснить передаточное число и перевести мощность лампы в киловатты.
• рассчитать погрешность.

Показатели высчитываются при необходимости проверить периодичность функционирования устройства, в том числе, если оно крутит меньше, чем электроэнергия потребляется по факту.

Использование токоизмерительных клещей

Порядок измерений аналогичен использованию тестера. Потребуется рассчитать действительный и расчетный показатель счетчика. Выполняются замеры оборотов или мерцаний индикатора, устанавливается величина погрешности. Из полученных результатов следует вычесть фактический показатель, умножить на 100% и вновь разделить на фактическую работу.

Проверка на самоход

Самоход – это накручивание показаний счетчика, даже если вы в данный момент не расходуете электроэнергию. Чтобы выявить такую неисправность:

1. Отключите все потребители тока, выдернув вилки;
2. Отключите групповые автоматы, если они расположены после счетного устройства;
3. Оставьте включенным только вводный автомат.

Если у вас индукционный счетчик, то следите, чтобы количество оборотов не превышало 6-12 раз в час: чем меньше, тем лучше. Если у вас электронный счетчик энергии, то считать нужно количество вспышек индикатора. Если он загорается больше 12 раз в час, то проверка больше не требуется: причину накрутки вы уже нашли. В противном случае прибегните к описанным ниже методам проверки.

Погрешность в работе электросчетчика

Процедура поверки счетчика и его последующие проверки должны осуществляться с учетом погрешности, которая составляет разницу между реальной и расчетной работой устройства. Полученный показатель умножается на 100, делится на передаточное число. Размер погрешности не должен быть выше 10%. Если он выше, то нужно проводить проверку при помощи специалиста и, при необходимости, менять счетчик.

Проверка на воровство электроэнергии

Если проверка показала, что счетчик считает затраченную энергию верно, но он все равно накручивает много больше, чем могут потребить ваши электроприборы дома, то у вас появился вор. Кто-то из соседей подключился к вашей электроцепи: и вы оплачиваете за него минимум часть энергии, которую тратит он. В худшем случае – вы полностью рассчитываетесь за него. Как же определить, воруют ли вашу электроэнергию? А если да, то кто?

Самый простой способ проверки

Этот способ подходит только для тех электросчетчиков, в которых точно отсутствует самоход:

• Отключите в доме свет и все электроприборы, включая холодильник;
• Выньте все вилки из розеток (чувствительные счетчики могут «видеть» их);
• Подойдите к счетчику и смотрите в течение 10 минут.

В идеале крутить он не должен. Но допускается 1 оборот в 5-10 минут. Если же вы уверены в исправности электрического счетчика (самохода нет), а он все равно накручивает энергию, то у вас появился вор. Но этим способом вы не сможете узнать, кто он.

Сравнение реальной и замеренной мощности

Это более точный метод, как проверить счетчик электроэнергии на воровство. В разделе о проверке показаний вы уже научились измерять фактическую и расчетную работы с помощью мультиметра и клещей. Этот способ аналогичен, только сравнивать нужно не работу, а мощности: мощность реальная (замеренная на фазе) и мощность всех работающих в данный момент электроприборов.

Пример:

• Во всем доме работают только: стиральная машинка (на кухне) 2 кВт, холодильник (на кухне) 0,3 кВт и горят 7 ламп накаливания (жилые комнаты) по 100 Вт (в переводе на кВт это 0,1);
• Суммарная мощность составляет: 2+0,3+0,1*7=3 кВт. Это мощность, которая нужна для питания ваших приборов;
• Замерьте силу тока и напряжение на фазе, умножьте их друг на друга и разделите на тысячу. Если замеры показали 20А и 220В. Их произведение – 4400. А если поделить на 1000 – то 4,4 кВт.

Теперь сравните суммарную мощность приборов и реально потребляемую: 4,4-3=1,2 кВт кто-то расходует за вас, а вы платите. Чтобы определить, кто бы мог воровать энергию, изучите сквозные и скрытые розетки, через которые могут подключаться соседи.

Оформление поверки счетчика электроэнергии

Окончание процедуры сопровождается составлением акта о работоспособности устройства и возможности его дальнейшей эксплуатации. Если сотрудником ЦСМ снималась пломба или менялся прибор, это должно быть зафиксировано документально во избежание административной ответственности пользователя.

Действия работника ЦМС:

• поверка показаний счётчика;
• составление акта.

Снимать счётчик самостоятельно запрещено, делать это может только сотрудник энергосбытовой компании. Монтаж нового прибора также осуществляется под его руководством. Завершается процедура установкой пломбы.

Можно ли не снимать электросчетчик

Да, такой способ проверить точность работы электроприбора, не снимая его с рабочего места, существует. Для этого составляется договор с метрологическим учреждением и оплачивается работа. Сотрудник ЦСМ с необходимой аппаратурой приезжает на дом. Проводят работу согласно методике на конкретную модель устройства.

Способ поверки счетчика на дому считается более целесообразным, по причине экономии времени. Нет необходимости ожидать очереди в 2-4 недели пока работа выполнится в ЦСМ.

Пониженное напряжение в сети, как причина завышенных показаний

Электронные счетчики отличаются повышенной погрешностью, впрочем, как и многие другие приборы такого типа из иных сфер, особенно если стоят дешево. Завышенные показания часто регистрируются даже при правильной работе устройств.

Одна из причин – подача пониженного напряжения, которая дополнительно приводит к увеличению износа бытовых приборов. Узнать о наличии напряжения ниже нормы можно из журнала счетчика, в который записываются параметры. Внимательно посмотрите инструкцию к изделию.

Чтобы устранить недостаток – обратитесь в управляющую компанию с просьбой проверить подключение счетчика и выполнить нужные работы. Причинами пониженного напряжения могут быть: износ проводки, слабость креплений, неверно рассчитанное сечение токоведущих элементов и т.д.

Сколько стоит поверка

Сумма за поверку электросчетчика зависит от выбранного учреждения, её срочности и типа электросчётчика:

• индукционные однофазные счетчики — от 650 руб.
• электронные однофазные счетчики — от 720 руб.
• трехфазные индукционные электросчетчики — от 750 руб.
• трехфазные счетчики электронного типа — от 820 руб.

Стоимость услуги актуальна для проведения работы в лаборатории. Не включает в себя расходы по снятию прибора и его доставке.

Срок проведения составляет около двух недель.

Есть возможность заказать ускоренную поверку, но сумма оплаты за процедуру возрастет:

• в течение 5 дней — плюс 25% к сумме;
• 3 дня — плюс 50%;
• 1 день — плюс 100% к оплате.

Что касается поверки на дому, то цена за нее будет выше. Обычно сюда включена стоимость доставки необходимого специального оборудования. Однофазный счетчик обойдется в 2 500 рублей, трехфазный — в 3 500 руб. Если мастер приехал, а диагностика по каким-либо причинам не проводилась, владельцу придется оплатить 1000 рублей за ложный вызов. Если поверка состоялась, за выданный дубликат, подтверждающий ее проведение, требуется доплата 1000 рублей.

Что делать, если истек срок поверки

По истечении срока поверки поступают в зависимости от класса точности прибора. Если класс равен 2 или 1, то прибор поверяют. Выполняют ее в течение месяца.

Электросчётчики с классом точности 2,5 и более поверке не подлежат и требуют замены.

Частота сверки

Счетчики необходимо периодически проверять на исправность и достоверность передаваемых данных
Все приборы учета потребленных ресурсов подлежат периодической проверке, как на исправность, так и на правильность выдаваемых показаний. Необходимость обследования счетчиков объясняется такими факторами, как естественный износ механических деталей или возможный сбой в работе программного обеспечения.

В большинстве случаев РЭС сами инициируют эту процедуру путем направления гражданам письменных уведомлений. В бумагах указывается срок и место подачи прибора, а также порядок и способ его демонтажа. Если уведомление не приходит на протяжении нескольких лет, владельцам недвижимости следует узнавать об этом самим.

Для бездисковых электронных счетчиков типа «Меркурий» и «Нева» контрольный срок составляет не более 10 лет. Устройства старого типа проверяются чаще — каждые 5-8 лет. По результатам обследования составляется акт.

Куда обращаться для выполнения поверки

Для вызова специалиста необходимо обратиться в любую метрологическую лабораторию, обладающую аккредитацией на этот вид деятельности. Местонахождение её можно узнать в организации, занимающейся контролем электропотребления. Доставить счетчик для проведения испытаний обязан его владелец. О сроке проведения поверки уведомляет Энергосбыт. Если владелец не уверен в точности показаний прибора, то он может инициировать поверку самостоятельно, не дожидаясь плановой. Владелец вправе самостоятельно выбрать метрологическую организацию.

Что такое и для чего нужна проверка электросчетчика?

У всех нас регулярно появляется и обновляется самая разнообразная бытовая техника, причём с постоянно возрастающей мощностью. Естественно, что это способствует перманентному повышению потребления электроэнергии. Производя оплату за электричество, мы основываемся на показаниях домашнего электросчётчика, и если вдруг появляется подозрение в достоверности его показаний, следует осуществить проверку электросчётчика. Сделать это можно, вызвав представителя надзорно-контролирующей организации, а также практически любой пользователь электроэнергии может осуществить проверку самостоятельно, проведя, в общем-то, несложные электроизмерения.
Итак, проверка электросчётчика представляет собой сопоставление фактического потребления электроэнергии с тем потреблением, которое считывается с показаний электросчётчика.

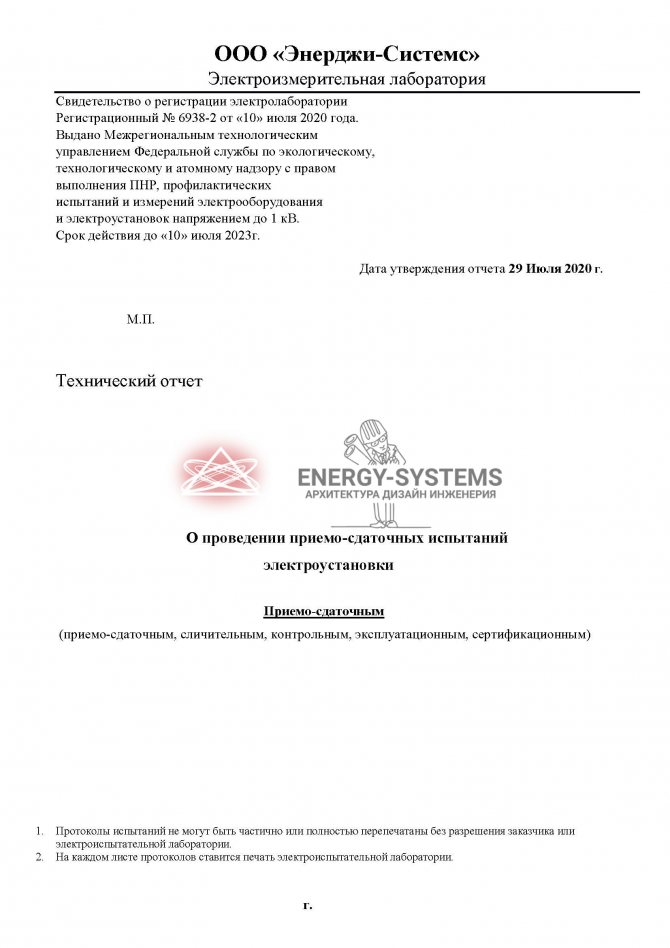

Пример технического отчета
